名 稱： 節能梭式止回閥
型 號： HC41X
口 徑： DN40-DN400
壓 力： 1.6mpa-2.5mpa
材 質： 鑄鋼、鑄鐵
HC41X節能梭式止回閥結構及用途

       HC41X節能梭式止回閥主要用于給水系統，垂直安裝在管路中，靠系統內的壓力差和閥瓣的自身重量實現升
降，自動阻止介質水的逆流，保證管路的正常運行使用。

HC41X節能梭式止回閥主要技術參數


公稱壓力
1.0
1.6
2.5
殼體試驗壓力
1.5
2.4
3.75
密封試驗壓力
1.1
1.76
2.75
介質溫度
≤80℃
適用溫度
清水、油品

HC41X節能梭式止回閥主要零件材料
閥體
鑄鐵、鑄鋼
導向網
球墨鑄鐵
閥瓣
鑄鋼鍍鋅件
密封面
丁腈橡膠

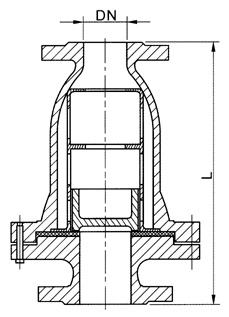

HC41X節能梭式止回閥主要外形尺寸
DN
40
50
65
80
100
125
150
200
250
300
350
400
L
165
205
215
240
292
330
355
495
620
700
785
915
注:法蘭連接尺寸：鐵制閥門按GB4216.4（5) -84標準，鋼制閥門按GB/T9113.1-2000（RF）標準。
